Kesselanschluss an den Schornstein
Dieses Thema bereitet den meisten Menschen sorgen, die den Kauf eines neuen Kessels für ihr Einfamilienhaus oder ihre Betriebsstätte erwägen. Hier erhalten Sie zahlreiche nützliche Ratschläge zum Kesselkauf und zum richtigen Schornstein für Ihr Haus.
Der fachgerechte Anschluss des Heizkessels an den Schornstein erfordert die Berücksichtigung verschiedener Aspekte, da Häuser unterschiedliche Höhen und Grundflächen aufweisen. Daher sollte dieses Thema mit einem Schornsteinfeger oder einem Bauingenieur besprochen werden. Der Schornstein, der einen großen Einfluss auf die Effizienz des gesamten Heizsystems und den Wohnkomfort hat, muss den neuesten Trends im Heizungsbereich entsprechen. Die Schornsteinkonstruktion ist durch spezielle Normen und Gesetze geregelt, die die Anforderungen an den Schornstein festlegen.
Hier einige praktische Beispiele aus Wohnhäusern, Gewerbe- und Industriegebäuden:
Bungalow Haus
Dies sind flache Einfamilienhäuser, die wegen ihrer niedrigen Betriebskosten äußerst beliebt sind. Um richtig zu funktionieren, müssen auch diese die vorgeschriebenen Parameter erfüllen: der Schornstein sollte hier mind. 6 m hoch sein, da sonst der Zug nicht ausreichen müsste und dann könnte der Schornstein nicht die erforderliche Rauchmenge aus dem Kessel ableiten. Nicht nur die Höhe, sondern auch der Schornsteindurchmesser ist hier wichtig. Wir empfehlen einen Mindestdurchmesser von 20 cm und einen Kaminzug von mind. 23 Pa. Falls die Schornsteinhöhe größer ist, so kann sein Durchmesser auch kleiner sein — aber nicht um mehr als 20 cm
Geeignete Kessel für Bungalow-Einfamilienhäuser erreichen einer Leistung von 15-30 kW bei einer Fläche von ca. 80 m2. Für eine Maximierung der Kesselleistung und eine lange Lebensdauer empfehlen wir zum Kessel eine Erweiterung um einen Pufferspeicher.
Zweistöckiges Haus
Zweistöckige Einfamilienhäuser – Bei höheren Häusern sollte der Schornstein mindestens 10 m erreichen, da es dieser sonst nicht schafft die im Kessel produzierte Rauchmenge abzuführen. Der Durchmesser sollte wiederum gegenüber einem Bungalow mindestens 16 cm betragen, bei einem Mindestzug im Schornstein von 23 Pa. Falls der Schornstein höher ist, kann dessen Durchmesser kleiner sein, jedoch nicht unter 16 cm.
Für ein zweigeschossiges Einfamilienhaus mit einer Wohnfläche von ca. 200-250 m² eignet sich ein Heizkessel mit einer Leistung von 15-30 kW. Für maximale Heizleistung und lange Lebensdauer wird die Verwendung eines Oventrop-Speichers und eines Mischgeräts empfohlen.
Kleine Betriebstätten
Kleinere Firmen, Wohnhäuser und Schulen – in kleinen Betriebsstätten, z.B. Büros, Lagern u.ä.) – muss normalerweise eine größere Fläche beheizt werden. Die Schornsteinhöhe ist bei solchen Räumlichkeiten mit 7 Metern ausreichend, wobei ein niedrigerer Schornstein einem ungenügenden Zug zur Folge haben könnte, da dieser es nicht schafft aus dem Kessel die produzierten Rauchgase abzuleiten. Der Mindestdurchmesser des Kamins beträgt 30 cm bei einem Zug von 23 Pa.
A chimney with insufficient height could cause insufficient draft, because there is not enough time to to remove the amount of flue gas produced from the boiler in the chimney. Minimum chimney diameter 30 cm and draft 23Pa.
Wir denken auch an kleinere Anlagen und haben daher Kessel mit großem Brennraum und einem Verbrennungswirkungsgrad von bis zu 92 % entwickelt. Ein geeigneter Kessel für kleinere Betriebe liegt im Leistungsbereich von 30 bis 55 kW und kann problemlos eine Fläche von ca. 1000 m² beheizen. Für maximale Kesselleistung und lange Lebensdauer empfiehlt sich der Einsatz eines Oventrop-Speichers und einer Mischvorrichtung.
Kessel geeignet für Einfamilienhäuser und kleine Unternehmen
ATTACK DPX
25-45 kW
ATTACK DPX COMBI PELLET
25-50 kW
ATTACK SLX
20-55 kW
ATTACK SLX COMBI PELLET
20-35 kW
ATTACK PELLET 30
8-30 kW
Industrieobjekte
Industrieobjekte und größere Unternehmen – diese müssen normalerweise eine größere Fläche beheizen und der Schornstein dieser Objekte sollte mind. 9 m hoch sein, da dieser es sonst nicht schafft die erforderliche Rauchmenge aus dem Kessel ableiten. Der Durchmesser sollte mind. 30 cm betragen bei einem Mindestzug von 23 Pa

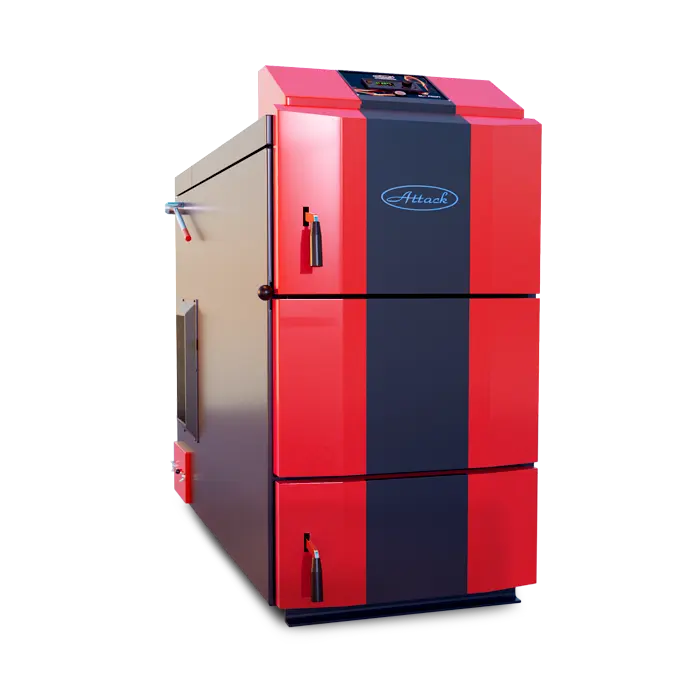

Wir haben den Kessel ATTACK DPX für Industriegebäude mit einer Leistung von 80 und 100 kW entwickelt. Dank eines großen Brennraums von bis zu 1100 mm und eines hohen Verbrennungswirkungsgrades von bis zu 91 % kann er problemlos Räume mit einer Fläche von ca. 2400 m² beheizen. Die tatsächliche Leistung hängt jedoch von der Qualität der Gebäudestruktur ab und wird vom Planungsingenieur festgelegt.
Für maximale Kesselleistung und lange Lebensdauer wird der Einsatz eines Oventrop-Speichers und eines Mischers empfohlen.
ATTACK DPX
80-100 kW
Lösung für unzureichende Absaugung von Rauchgasen
Falls Ihr Schornstein aus technischen Gründen nicht die Ihrem Haustyp entsprechende Höhe erreichen kann, haben wir für diesen Fall einen(zusätzlichen Rauchgasabzug link) entwickelt, der für die notwendige Rauchableitung in den Schornstein auch bei unzureichenden Schornsteinparametern sorgt.
Zusätzlicher Rauchgasabzug PV150
Für hohen Schornsteinzug
Die höchste Sicherheit hinsichtlich der Funktionsfähigkeit des Kesselanschlusses an die Heizungsanlage wird durch die Überprüfung durch einen Fachmann gewährleistet. Daher empfehlen wir die Konsultation eines Servicetechnikers. Eine normgerechte Berechnung und regelmäßige Wartung sichern eine lange Lebensdauer des Geräts.
